Optimisation de la connectivité des panneaux de commande

Dans cet article, Radek Slováček et Vít Čech, consultants techniques chez PEI-Genesis, une entreprise spécialiste des connecteurs, explorent l’importance des connecteurs de fibre optique pour les panneaux de commande et mettent en évidence les meilleures pratiques de sélection pour ces environnements.

Importance des connecteurs de fibre optique pour les panneaux de commande.

Les connecteurs de fibre optique jouent un rôle crucial dans les applications de panneau de commande, en assurant des transmissions de données fiables et ultra-rapides pour différents systèmes industriels. Le choix des bons connecteurs pour les panneaux de commande est essentiel afin d’assurer des performances optimales, réduire les temps d'arrêt et maintenir l’efficacité globale du système.

Les panneaux de commande sont essentiels pour de nombreux processus industriels, tels que la fabrication, l’automatisation et les télécommunications. Ils font office de centre névralgique pour la surveillance et le contrôle de systèmes très différents, ce qui inclut les capteurs, les actuateurs, les commutateurs et autres composants critiques. Dans un contexte de demande croissante en transferts de données plus fiables et rapides, la technologie de fibre optique est devenue la solution de référence pour la connectivité des panneaux de commande.

Les connecteurs de fibre optique assurent la transmission fluide de grosses quantités de données sur de longues distances avec une perte de signal aussi faible que possible. Ils présentent plusieurs avantages par rapport aux connecteurs traditionnels en cuivre, ce qui inclut une plus large bande passante, l’immunité aux interférences électromagnétiques (EMI) et une sécurité renforcée en raison de leur immunité au piratage. De plus, les connecteurs de fibre optique offrent une meilleure résistance aux environnements difficiles, comme les températures extrêmes, l’humidité et l’exposition aux produits chimiques, ce qui les rend idéaux pour les panneaux de commande dans les environnements industriels difficiles. Compte tenu de leur capacité à créer davantage de bande passante, les connecteurs de fibre optique conviennent aux panneaux de commande qui traitent de plus grosses quantités de données.

Techniques de gestion des câbles
Lors de la sélection des connecteurs et des câbles, il est important de prendre en compte tous les critères et toutes les influences environnementales qui interviennent lors de l’installation, des changements, de la désinstallation ou de l’exploitation. Le choix du câble détermine plusieurs autres paramètres qui définissent la méthode de manipulation des câbles ou les critères de flexion minimale.

La fibre optique présente de nombreux avantages par rapport aux conducteurs en cuivre en termes d’interférences électromagnétiques et sur la ligne de puissance, mais est sensible à l’humidité et aux micro et macro-flexions. Les câbles optiques imposent une gestion plus délicate et raisonnée de manipulation, des procédures de stockage et des réserves technologiques.

Des systèmes de gestion des câbles mal choisis ou mal mis en œuvre risquent d’augmenter les coûts de maintenance ou d’interférer avec les expansions ou modifications des installations existantes. Il s’agit également de la deuxième cause d’interventions de service. Les coûts de connectivité peuvent ne représenter que 5 % du coût total de la solution, mais être à la source de 95 % des problèmes.

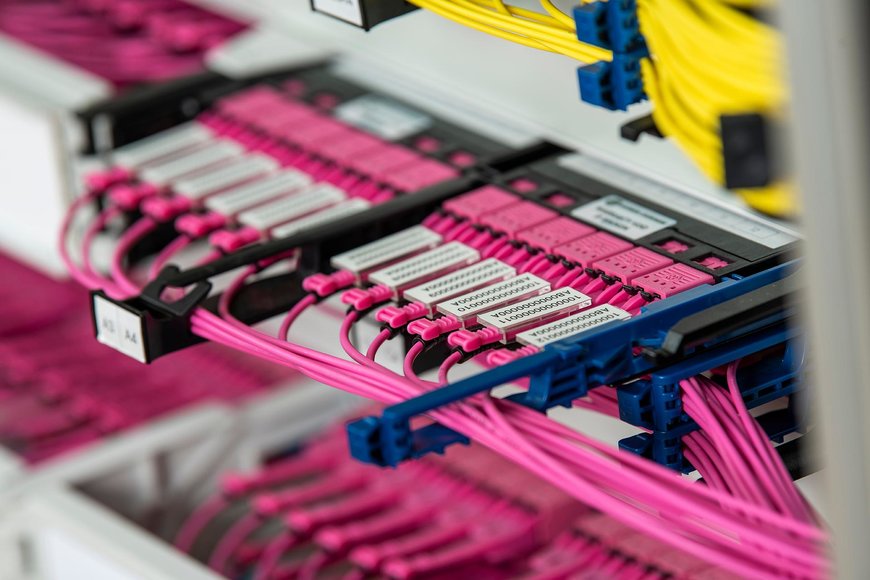

La compatibilité avec les systèmes et les équipements existants fait partie des meilleures pratiques lors de la sélection des câbles et des connecteurs. Les utilisateurs doivent évaluer la configuration du panneau de commande et déterminer le type de connecteurs utilisé dans l’infrastructure réseau. Les types de connecteurs les plus courants incluent LC, SC, ST et MPO/MTP. Le fait d’opter pour des connecteurs compatibles simplifie l’installation et réduit le recours à des adaptateurs et convertisseurs supplémentaires.

De même, les panneaux de commande offrent souvent un espace limité et, par conséquent, il est important d’opter pour des connecteurs assurant une forte densité des contacts, tels que les connecteurs MPO/MTP. Ces connecteurs permettent de terminer plusieurs fibres avec un connecteur unique, ce qui réduit l’espace requis pour le câblage et l’amélioration globale de l’organisation du panneau.

Le choix de connecteurs assurant l’évolutivité et la compatibilité avec les technologies émergentes permet également d’économiser les coûts et les efforts sur le long terme. Les utilisateurs doivent envisager des solutions qui assurent des taux de transfert plus élevés et viables à long terme. Dans ce domaine, de plus en plus d’utilisateurs optent pour une solution en mode mono au lieu des options multimodes plus économiques (telles qu’OM4 ou OM5 qui est moins adopté). L’un des facteurs clés à l’origine de cela est que la différence de prix se réduit suffisamment pour justifier les avantages des solutions en mode mono.

Les panneaux de commande peuvent être également soumis à des conditions environnementales difficiles, ce qui inclut les fluctuations de température, l’humidité, la poussière et les vibrations. Il est important d’opter pour des connecteurs de fibre optique conçus pour supporter ces conditions. Les connecteurs disposant de joints, de bouchons anti-poussière et d’un boîtier robustes offrent une meilleure protection contre les contaminants et une plus grande fiabilité à long terme.

Concernant l’avenir, la technologie de fibre optique poursuivra son évolution et continuera d’influencer l’industrie des panneaux de commande. L’essor de la demande en transmissions de données à haute vitesse, à une plus grande portée, d’une bande passante plus large et de résistance aux interférences électromagnétiques donnera à la fibre optique un rôle plus significatif pour le câblage du futur, et pas seulement dans les centres de données. Les avancées en connecteurs optiques porteront principalement sur la durabilité ou la miniaturisation, ce qui permettra d’augmenter la densité dans l’espace limité des panneaux de commande.

Travailler avec des fabricants de confiance et rester informé des développements de l’industrie permettront aux entreprises de saisir de nouvelles opportunités et s’adapter à l’évolution de l’environnement du câblage des panneaux.
